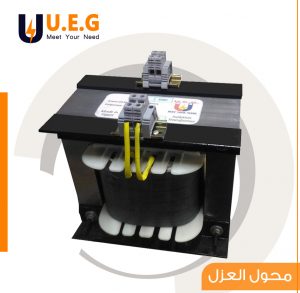

محول العزل (Isolation Transformer)
محول العزل له عادة نسبة تحويل مقدارها 1:1
أى أنه عادة ما يكون جهد الدخل له هو نفس جهد الخرج
أما طريقة الاستفادة من العزل تتضح من الشرح الآتي والصورة المرفقة :
بما أن التيار الكهربائي لا يمر إلا خلال دائرة كهربائية مغلقة فانه سوف لن يمر في جسم الانسان من خلال محول العزل بسبب أن ملفات المحول الثانوية غير موصولة بالأرضي.
وعليه إذا ما مس الانسان الطرف الحار من السلك وجسمه موصول بالأرضي فان التيار سوف لن يستطيع غلق دورته الكهربائية واكمالها في المحول بسبب عدم ربطها من جهة ملفات الثانوي بالأرضي خلافا للشبكة الكهربائية المؤرضة من احد اطرافها التي اذا ما مس الانسان فيها السلك الحار فان الدورة الكهربائية ستكتمل من خلال الارضي الى الشبكة الكهربائية.
إستخدامات محول العزل..
– يستعمل مع الأجهزة الحساسة خاصة في المستشفيات (غرف العمليات والعناية المركزة ) والأجهزة الرقمية.
– يقوم بعزل دائرة الباور عن الكنترول وذلك لحماية دائرة الكنترول من أى شورت.
– كذلك تعمل هذه المحولات على عزل مركبة التيار المستمر ( DC Component ) وضمان عدم عبورها من جهة المصدر الكهربائي ووصولها إلى الحمل.
– يضمن عدم التداخل والتشويش.
